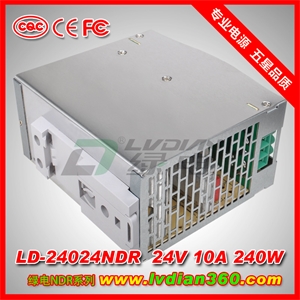

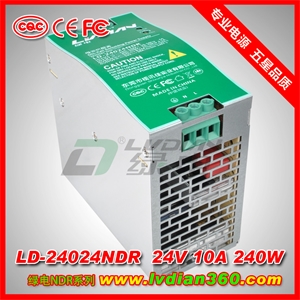

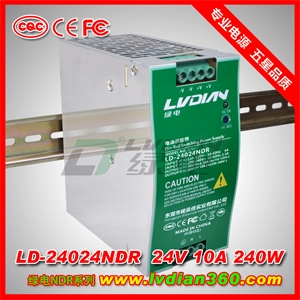

240W 24V 48V NDR导轨电源
LD-24024NDR描述：

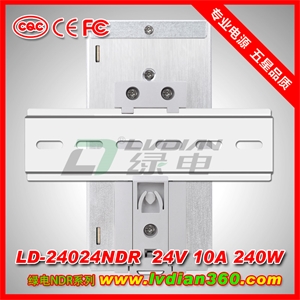

LD-24024NDR系列是一款经济薄型符合德国工业标准的240W导轨型电源供应器，适合安装在TS-35/7.5或TS-35/15 的轨道上,在允许节约空间橱柜内本体被设计为63毫米宽度,整个系列都采用从100Vac到240Vac全范围 交流输入，并均符合EN 62368-1:2014+A11:2017标准规范。
NDR导轨系列是用金属外壳设计，便于提高机台散热消耗，工作效率高达89%，在空气循环条件下整个系列 能工作在-20℃到70℃环境温度中，它具备恒流模式过载保护功能，适合各种各样的电感性或电容性负载应用，完整的保护功能及符合工业控制设备；已获得CE、FCC认证。
技术参数（规格）：
|
型 号MODEL |
LD-24024NDR |
LD-24048NDR |
|
|
输出 |
直流电压 |
24V |
48V |
|
额定电流 |
8.34A (INPUT:110-240v 50-60Hz 4A) |
4.17A (INPUT:110-240v 50-60Hz 4A) |
|
|
10A (INPUT:200-240v 50-60Hz 2.5A) |
5A (INPUT:200-240v 50-60Hz 2.5A) |
||
|
电流范围 |
0-10A |
0-5A |
|
|
额定功率（最大） |
240W |
240W |
|
|
纹波与噪声（最大） |
240mVp-p |
500mVp-p |
|
|
电压精度 |
±5.0% |
||
|
线性调整率 |
±0.45% |
||
|
负载调整率 |
±2.5% |
||
|
启动，上升时间 |
1500ms,50ms/230VAC 3000ms,50ms/115VAC (满载时) |
||
|
保持时间（Typ） |
16ms /230VAC 16ms /115VAC(满载时) |
||
|
输入 |
电压范围 |
100~ 240VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入] |
|
|
频率范围 |
110-240v 50-60Hz 4A) / 200-240v 50-60Hz 2.5A) |
||
|
效率（Typ） |
87% |
89% |
|
|
交流电流（Typ） |
4A/115VAC 2.5A/230VAC |
||
|
浪涌电流（最大） |
30A/115VAC 45A/230VAC |
||
|
漏电流（最大） |
<0.25mA/240VAC |
||
|
保护 |
过负载 |
额定输出功率的105%-160% |
|
|
保护模式：打嗝模式、负载异常条件移除后可自动恢复 |
|||
|
短路 |
保护模式:关断输出，电源重启后可恢复正常输出 |
||
|
过温度 |
保护模式:关断输出，电源重启后可恢复正常输出 |
||
|
环境 |
工作温度 |
-20―+70℃ |
|
|
工作湿度 |
20―90% RH 无冷凝 |
||
|
存储温度、湿度 |
-40―±85℃， 10―95% RH |
||
|
温度系数 |
±0.03%/℃(0―50℃) |
||
|
耐振动 |
组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 |
||
|
安规和电磁兼容 |
安全规范 |
通过CE、FCC认证 符合EN 62368-1:2014+A11:2017 |
|
|
耐压 |
过 I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
||
|
绝缘阻抗 |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
||
|
电磁兼容 |
EN 55032:2015/5A11:2020 EN 55035:2017/A11:2020 EN 61000-3-3:2013+A1:2019 FCC Part15,Subpart B ANSI C63.4:2014 |
||
|
其它NOTE |
尺寸SIZE |
L113.5Xw63xH125.2 mm |
|
|
净重weight |
755g±30g 24PCS/箱 BOX |
||
|
备注 |

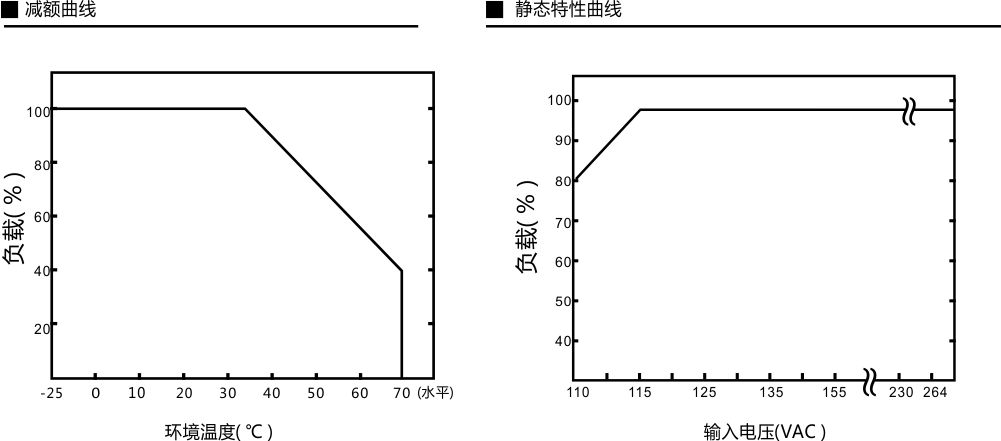

1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 5. 安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。 6. 低输入电压情况下需减额输出，具体请参照减额曲线图。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 |
||

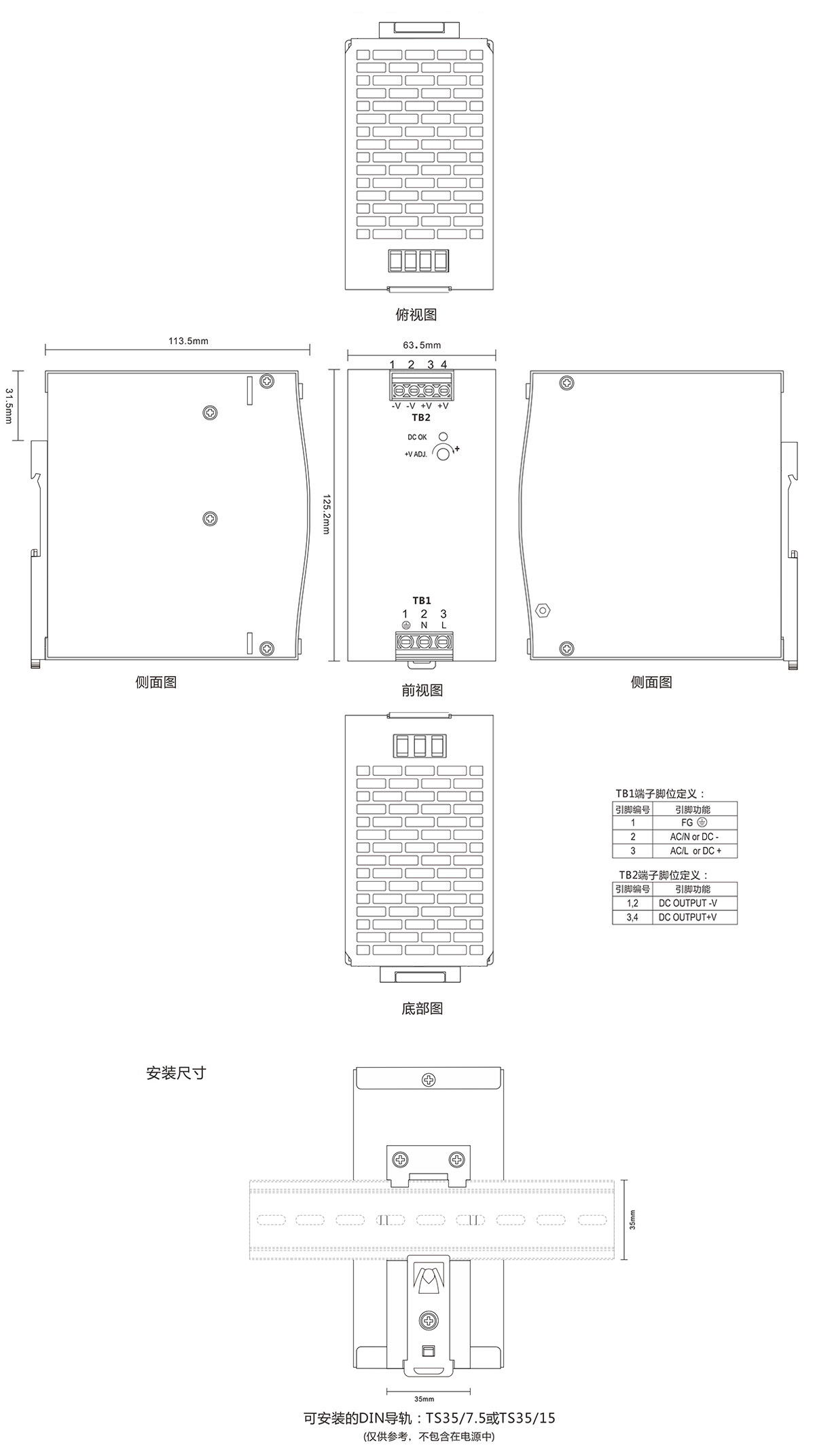

机构尺寸：
