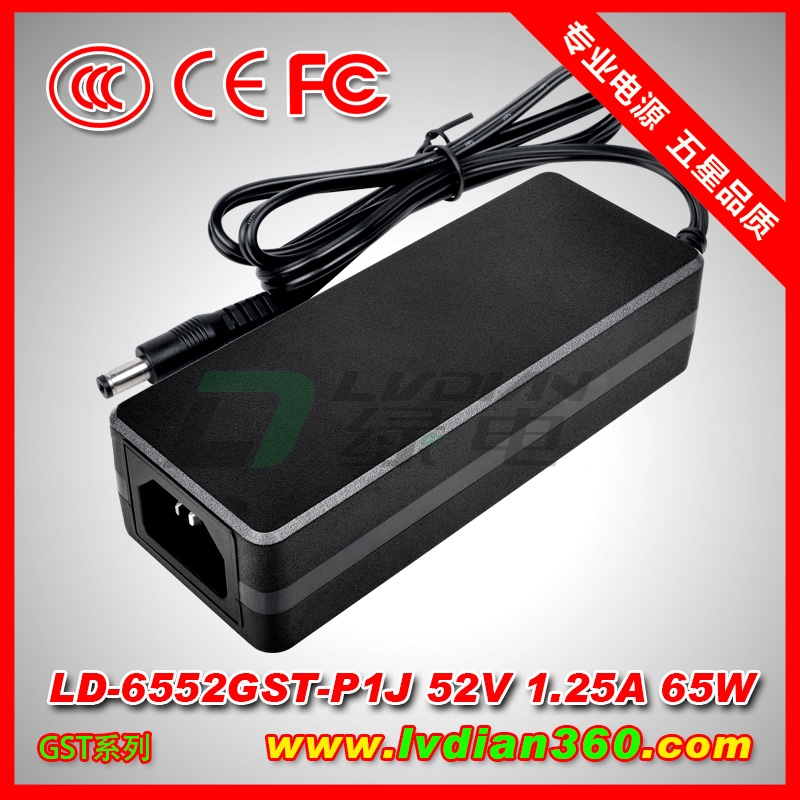

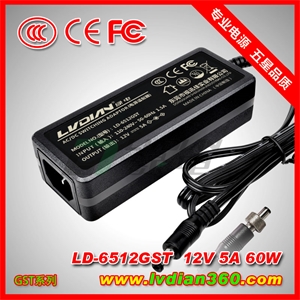

65W 36W 12V 24V 52V GST系列电源适配器

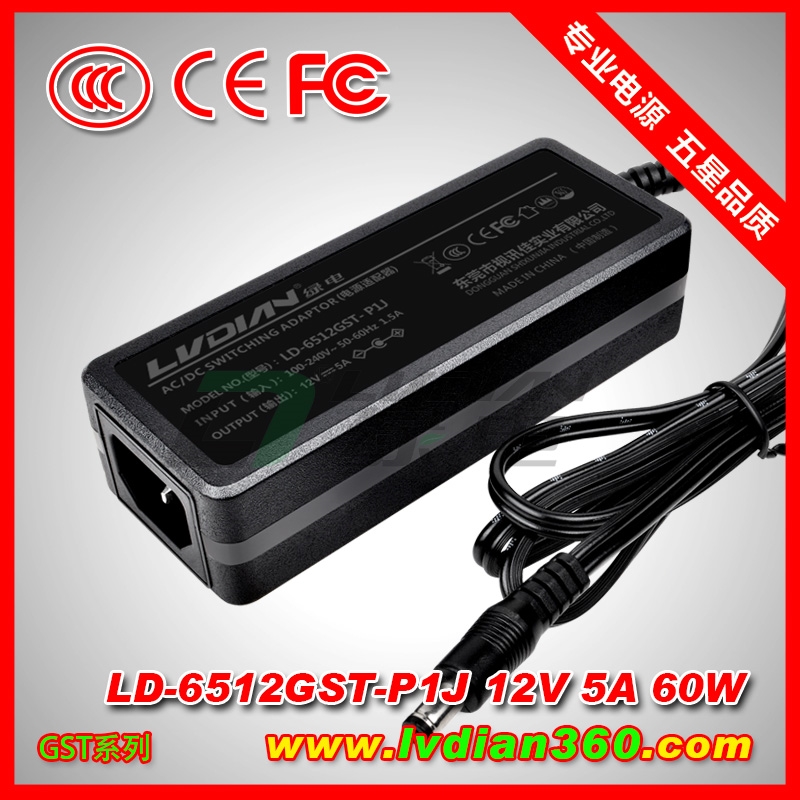

LD-6512GST-P1J描 述：
外置POE交换机GST系列是一个高可靠，单组输出的绿色环保电源，该产品是适合输入电压110VAC-240VAC应用，整系列输出电压为12VDC -52VDC，本电源防雷6KV、防浪涌、过负载、过电压、过温度等多重保护，可满足各种消费类电子设备的需求。
GST系列效率高达92%，符合TUV CE认证.3C标准；整系列采用全新优质元器件，能提供有效防护电击的双重绝缘保护。电源符合国家3C强制认证。
技术参数（规格）：
|
型 号MODEL |
LD-6512GST- P1J |

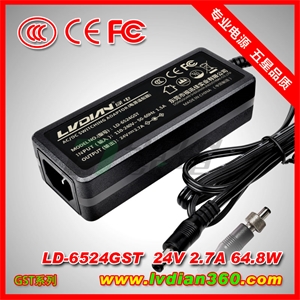

LD-6524GST-P1J |
LD-6552GST-P1J |
|
|
输出 |
直流电压 |
12V |
24V |
52V |
|
额定电流 |
5A |
2.7A |
1.25A |
|
|
电流范围 |
0-5A |
0-2.7A |
0-1.25 |
|
|
最大功率 |
60W |
64.8W |
65W |
|
|
纹波与噪声（最大） |
200mVp-p |
250mVp-p |
550mVp-p |
|
|
电压精度 |
±5.0% |
|||
|
线性调整率 |
±0.5% |
|||
|
负载调整率 |
±1% |
|||
|
启动，上升时间 |
800ms,50ms/230VAC 2500ms,50ms/115VAC (满载时) |
|||
|
保持时间（Typ） |
16ms /230VAC 16ms /115VAC(满载时) |
|||
|
输入 |
电压范围 |
110-240VAC |
||
|
频率范围 |
50-60Hz |
|||
|
效率（Typ） |
86% |
88% |
90% |
|
|
交流电流（Typ） |
110-240V～ 50-60Hz 1.25A |
|||
|
浪涌电流（最大） |
20A/115VAC 40A/230VAC |
|||
|
漏电流（最大） |
<0.25mA/250VAC |
|||
|
保护 |
过负载.过压，短路 |
额定输出功率的105%-150% |
||
|
保护模式：打嗝模式、负载异常条件移除后可自动恢复 |
||||
|
保护模式：关断输出电压，重启恢复 |
||||
|
过温度 |
关闭输出电压，温度恢复正常后自动恢复 |
|||
|
环境 |
工作温度 |
-20―+70℃ |
||
|
工作湿度 |
20―90% RH 无冷凝 |
|||
|
存储温度、湿度 |
-40―±85℃， 10―95% RH |
|||
|
温度系数 |
±0.03%/℃(0―50℃) |
|||
|
耐振动 |
10-500Hz，2G 10分钟/周期，X、Y、Z轴各60分钟 |
|||
|
安规和电磁兼容 |
安全规范 |
符合 GB4943.1-2022 |
||
|
耐压 |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|||
|
绝缘阻抗 |
I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH |
|||
|
电磁兼容发射 |
符合GB9254-2008认证 |
|||
|
电磁兼容抗扰度 |
符合EN6100-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准 |
|||
|
其它NOTE |
MTBF |
≥207K hrs MIL-HDBK-217F(25℃) |
||
|
尺寸SIZE |
L125xW48.5xH32mm |
|||
|
净重weight |
252g±15g/PCS |
|||
|
备注 |
1、如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃70%RH环境温度下进行测试。 |
|||
|
型 号MODEL |

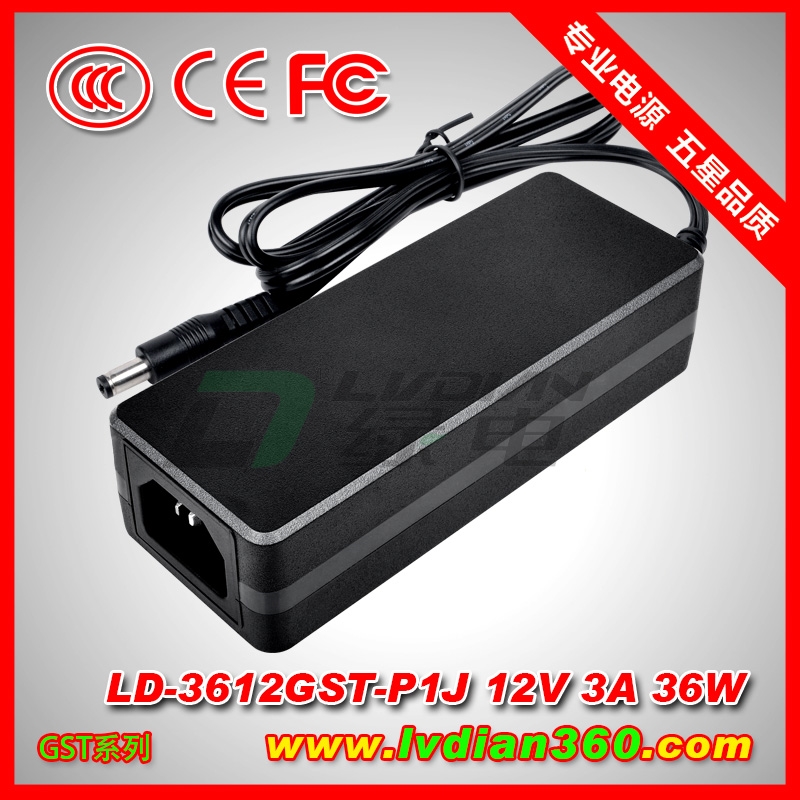

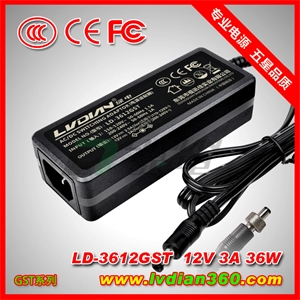

LD-3612GST-P1J |
LD-3624GST-P1J |
LD-4852GST-P1J |
|
|
输出 |
直流电压 |
12V |
24V |
52V |
|
额定电流（输入110-120V） |
2.5A |
1.25A |
0.77A |
|
|
额定电流（输入200-240V） |
3A |
1.5A |
0.925A |
|
|
电流范围 |
0-3A |
0-1.5A |
0-0.925A |
|
|
最大功率（输入110-120V） |
30W |
30W |
40W |
|
|
最大功率（输入200-240V） |
36W |
36W |
48.1W |
|
|
纹波与噪声（最大） |
200mVp-p |
250mVp-p |
550mVp-p |
|
|
电压精度 |
±5.0% |
|||
|
线性调整率 |
±0.5% |
|||
|
负载调整率 |
±1% |
|||
|
启动，上升时间 |
800ms,50ms/230VAC 2500ms,50ms/115VAC (满载时) |
|||
|
保持时间（Typ） |
16ms /230VAC 16ms /115VAC(满载时) |
|||
|
输入 |
电压范围 |
110-240VAC |
||
|
频率范围 |
50-60Hz |
|||
|
效率（Typ） |
86% |
88% |
90% |
|
|
交流电流（Typ） |
110-120V～ 50-60Hz 1.5A 200-240V～ 50-60Hz 1A |
|||
|
浪涌电流（最大） |
20A/115VAC 40A/230VAC |
|||
|
漏电流（最大） |
<0.25mA/250VAC |
|||
|
保护 |
过负载.短路，过压 |
额定输出功率的105%-150% |
||
|
保护模式：打嗝模式、负载异常条件移除后可自动恢复 |
||||
|
保护模式：关断输出电压，重启恢复 |
||||
|
过温度 |
关闭输出电压，温度恢复正常后自动恢复 |
|||
|
环境 |
工作温度 |
-20―+70℃ |
||
|
工作湿度 |
20―90% RH 无冷凝 |
|||
|
存储温度、湿度 |
-40―±85℃， 10―95% RH |
|||
|
温度系数 |
±0.03%/℃(0―50℃) |
|||
|
耐振动 |
10-500Hz，2G 10分钟/周期，X、Y、Z轴各60分钟 |
|||
|
安规和电磁兼容 |
安全规范 |
符合 GB4943.1-2022 |
||
|
耐压 |
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|||
|
绝缘阻抗 |
I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH |
|||
|
电磁兼容发射 |
符合GB9254-2008认证 |
|||
|
电磁兼容抗扰度 |
符合EN6100-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准 |
|||
|
其它NOTE |
MTBF |
≥207K hrs MIL-HDBK-217F(25℃) |
||
|
尺寸SIZE |
L125xW48.5xH32mm |
|||
|
净重weight |
200g±15g/PCS |
|||
|
备注 |
1、如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃70%RH环境温度下进行测试。 |
|||

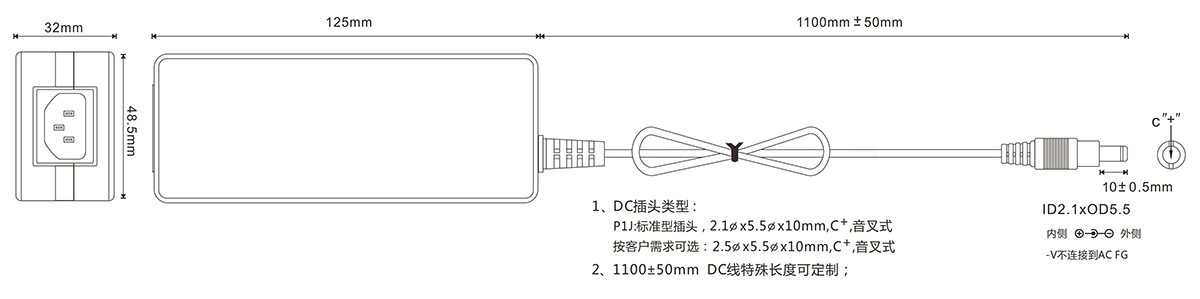

机构尺寸:
