30W 5V 12V 24V 48V HDR导轨电源

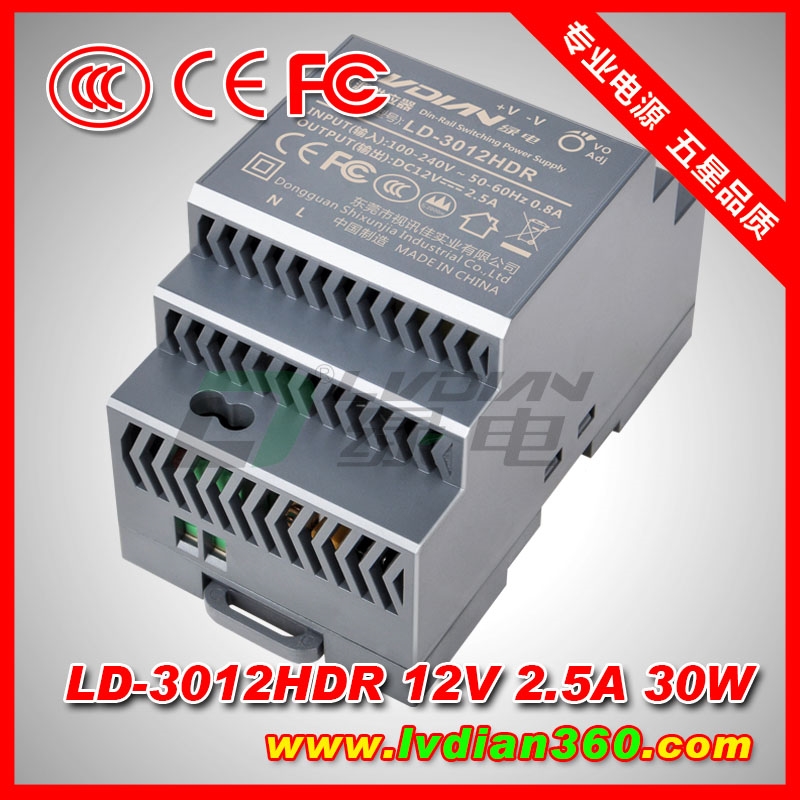

LD-3012HDR描述：

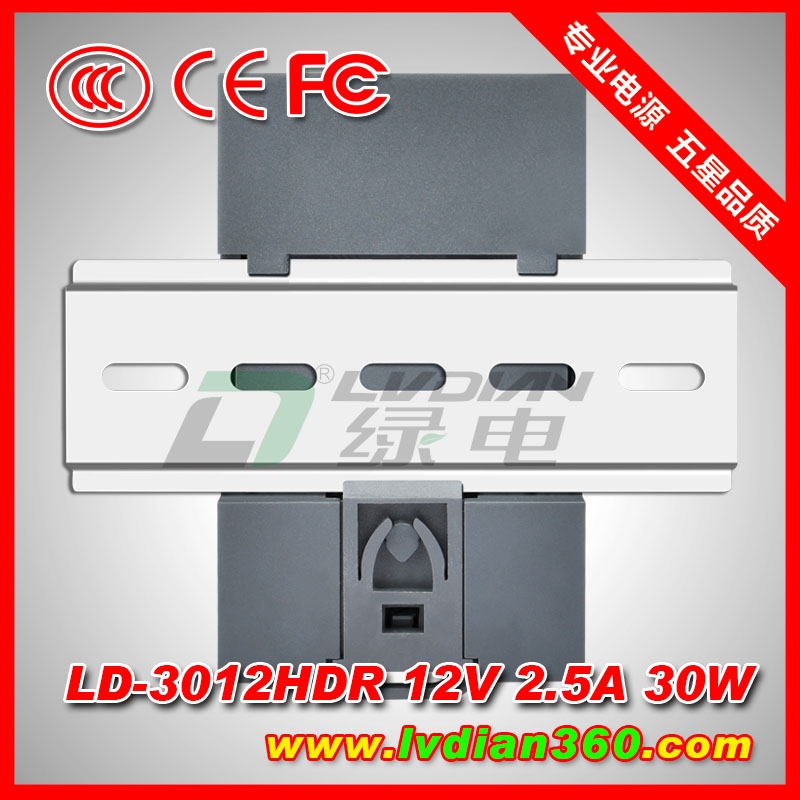

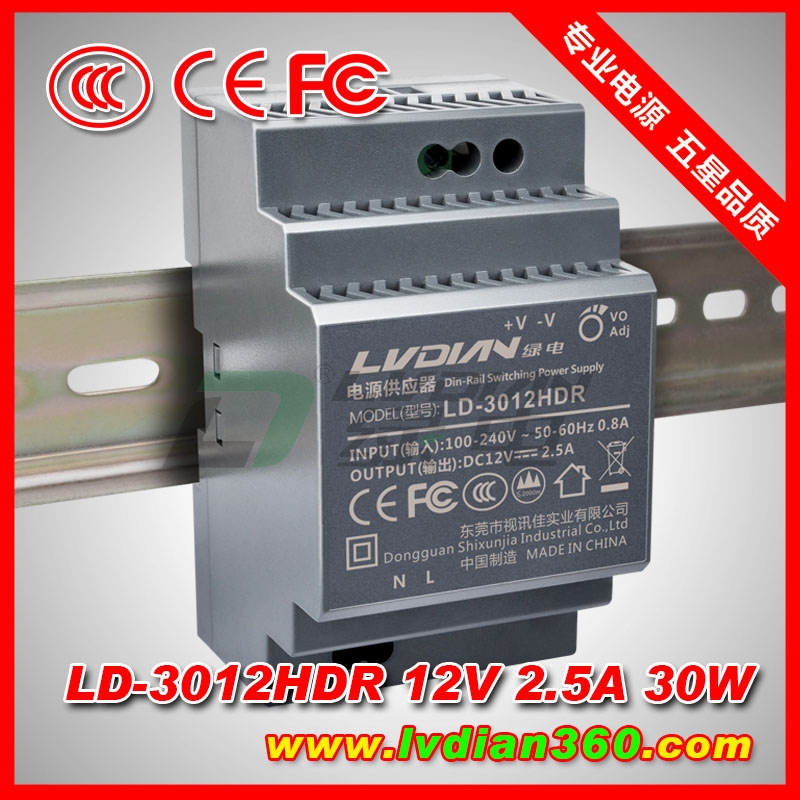

LD-3012HDR系列是一款经济超薄型符合德国工业标准的30W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15 的轨道上，在允许节约空间橱柜内本体被设计为53mm宽度，整个系列都采用从100VAC到240 VAC全范围交流输入，并均符合标准关于欧盟指定的谐波电流规范。
HDR导轨系列是用塑胶外壳设计,可以有效地防止用户电气危害,工作效率高达87%，在空气循环条件下整个系列能工作在-30℃到70℃环境温度中,它具备完整的保护功能且符合家庭自动化，工业控制设备，成为一个极具竞争力的家庭和工业应用的电源解决方案。已获得CCC、CE、FCC认证。
技术参数（规格）：
|
型 号MODEL |
LD-3005HDR |
LD-3012HDR |
LD-3024HDR |
LD-3048HDR |
|
|
输出 |
直流电压 |
5V |
12V |
24V |
48V |
|
额定电流 |
3A |
2.5A |
1.25A |
0.75A |
|
|
电流范围 |
0-3A |
0-2.5A |
0-1.25A |
0-0.75A |
|
|
额定功率（最大） |
15W |
30W |
30W |
36W |
|
|
纹波与噪声（最大） |
80mVp-p |
200mVp-p |
300mVp-p |
500mVp-p |
|
|
电压精度 |
±5% |
||||
|
线性调整率 |
±0.5% |
||||
|
负载调整率 |
±1% |
||||
|
启动，上升时间 |
2000ms,50ms/230VAC 4000ms,50ms/115VAC (满载时) |
||||
|
保持时间（Typ.） |
16ms /230VAC 10ms /115VAC(满载时) |
||||
|
输入 |
电压范围 |
100~ 240VAC |
|||
|
频率范围 |
50-60Hz |
||||
|
效率（Typ.） |
78% |
84% |
87% |
89% |
|
|
交流电流（Typ.） |
0.8A/115VAC 0.4A/230VAC |
||||
|
浪涌电流（Typ.） |
冷启动25A/115VAC 45A/230VAC |
||||
|
保护 |
过负载 |
额定输出功率的105%-160% |
|||
|
保护模式：打嗝模式、负载异常条件移除后可自动恢复 |
|||||
|
过电压 |
6 ~ 8V |
15 ~ 18V |
30 ~ 33V |
56~ 65V |
|
|
保护模式:关断输出，电源重启后可恢复正常输出 |
|||||
|
过温度 |
保护模式:关断输出，电源重启后可恢复正常输出 |
||||
|
环境 |
工作温度 |
-30―+70℃ |
|||
|
工作湿度 |
20―90% RH 无冷凝 |
||||
|
存储温度、湿度 |
-40―±85℃， 10―95% RH |
||||
|
温度系数 |
±0.03%/℃(0―50℃) |
||||
|
耐振动 |
组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 |
||||
|
安规和电磁兼容 |
安全规范 |
通过CCC、CE、FCC认证 符合EN 62368-1:2014+A11:2017 |
|||
|
耐压 |
I/P-O/P:3KVAC |
||||
|
绝缘阻抗 |
I/P-O/P : 100M Ohms / 500VDC / 25℃/ 70% RH |
||||
|
电磁兼容 |
EN 55032:2015/5A11:2020 EN 55035:2017/A11:2020 EN 61000-3-3:2013+A1:2019 FCC Part15,Subpart B ANSI C63.4:2014 GB/T9254.1-2021 GB17625.1-2022 |
||||
|
其它NOTE |
尺寸SIZE |
L90xW53xH58.4 mm |
|||
|
净重weight |
138g±30g 100PCS/箱 BOX |
||||
|
备注 |

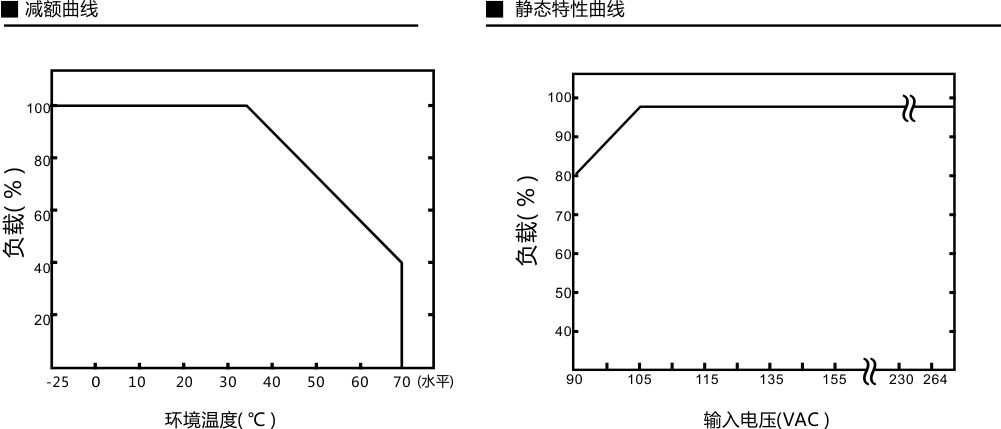

1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 5. 安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。 6. 低输入电压情况下需减额输出，具体请参照减额曲线图。 7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 |
||||
机构尺寸：
