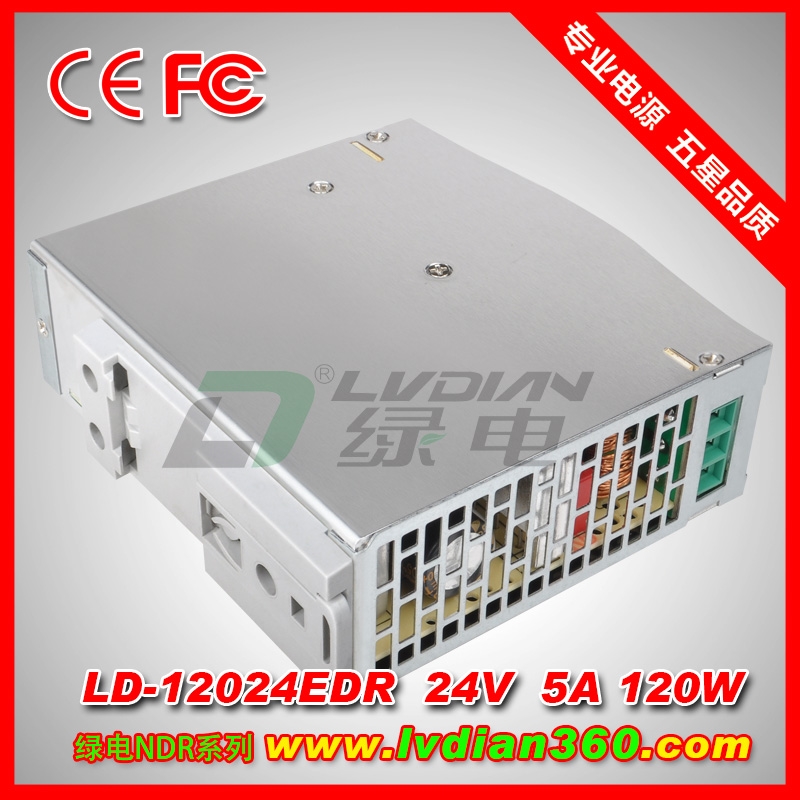

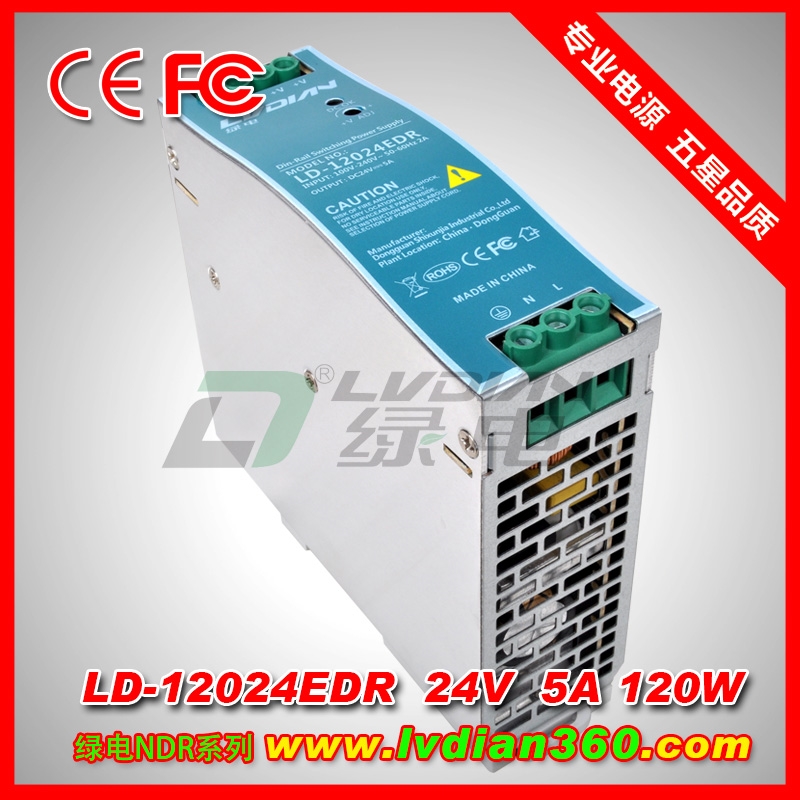

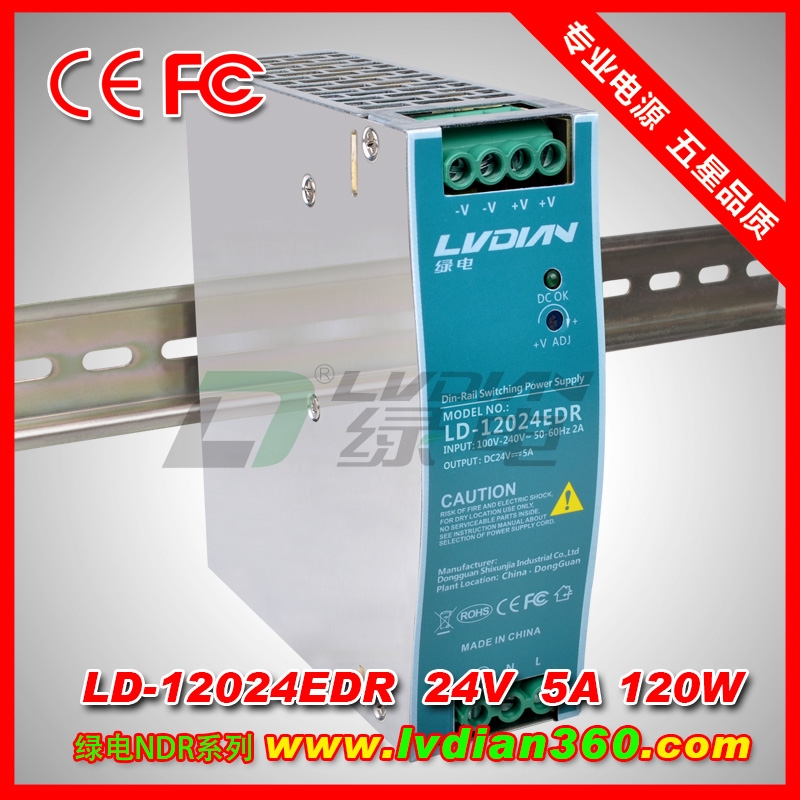

120W 12V 24V 48V EDR导轨电源
-
使用范围: 工业控制系统、半导体制造设备、工厂自动化、机电设备、通讯设备、驱动城市、道路照明、工控设备、自动化设备、监控设备等各类电子设备。
特性:
国际通用全范围交流输入;
保护种类:短路/过负载/过电压/过温度;
自然风冷;

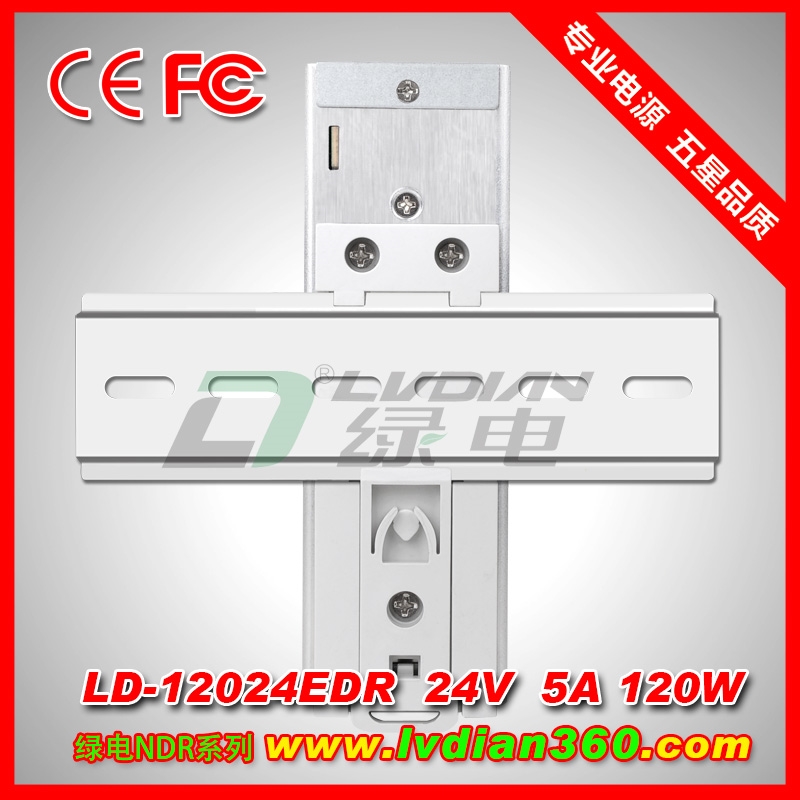

可以装在TS-35/7.5或15上;
100%满载老化;
3年保固;
LD-12024EDR描述:
LD-12024EDR系列是一款经济薄型符合德国工业标准的75W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15 的轨道上,在允许节约空间橱柜内本体被设计为40毫米宽度,整个系列都采用从100Vac到240Vac全范围 交流输入,并均符合EN 62368-1:2014+A11:2017标准规范。
EDR导轨系列是用金属外壳设计,便于提高机台散热消耗,工作效率高达89%,在空气循环条件下整个系列 能工作在-20℃到70℃环境温度中,它具备恒流模式过载保护功能,适合各种各样的电感性或电容性负载应用,完整的保护功能及符合工业控制设备;
技术参数(规格):
型 号MODEL |
LD-12012EDR |
LD-12024EDR |
LD-12048EDR |
|
输出 |
直流电压 |
12V |
24V |
48V |
额定电流 |
8.34A |
5A |
2.5A |
|
电流范围 |
0-8.34A |
0-5A |
0-2.5A |
|
额定功率(最大) |
100.08W |
120W |
120W |
|
纹波与噪声(最大) |
150mVp-p |
240mVp-p |
500mVp-p |
|
电压精度 |
±5.0% |
|||
线性调整率 |
±0.5% |
|||
负载调整率 |
±1% |
|||
启动,上升时间 |
1500ms,50ms/230VAC 3000ms,50ms/115VAC (满载时) |
|||
保持时间(Typ) |
10ms /230VAC 10ms /115VAC(满载时) |
|||
输入 |
电压范围 |
100~ 240VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入] |
||
频率范围 |
50-60Hz |
|||
效率(Typ) |
84% |
87% |
89% |
|
交流电流(Typ) |
2.5A/115VAC 1.5A/230VAC |
|||
浪涌电流(最大) |
25A/115VAC 40A/230VAC |
|||
漏电流(最大) |
<0.25mA/240VAC |
|||
保护 |
过负载 |
额定输出功率的105%-160% |
||
保护模式:打嗝模式、负载异常条件移除后可自动恢复 |
||||
短路 |
保护模式:关断输出,电源重启后可恢复正常输出 |
|||
过温度 |
保护模式:关断输出,电源重启后可恢复正常输出 |
|||
环境 |
工作温度 |
-20―+70℃ |
||
工作湿度 |
20―90% RH 无冷凝 |
|||
存储温度、湿度 |
-40―±85℃, 10―95% RH |
|||
温度系数 |
±0.03%/℃(0―50℃) |
|||
耐振动 |
组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 |
|||
安规 |
安全规范 |
符合EN 62368-1:2014+A11:2017 |
||
耐压 |
过 I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|||
绝缘阻抗 |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
|||
其它NOTE |
尺寸SIZE |

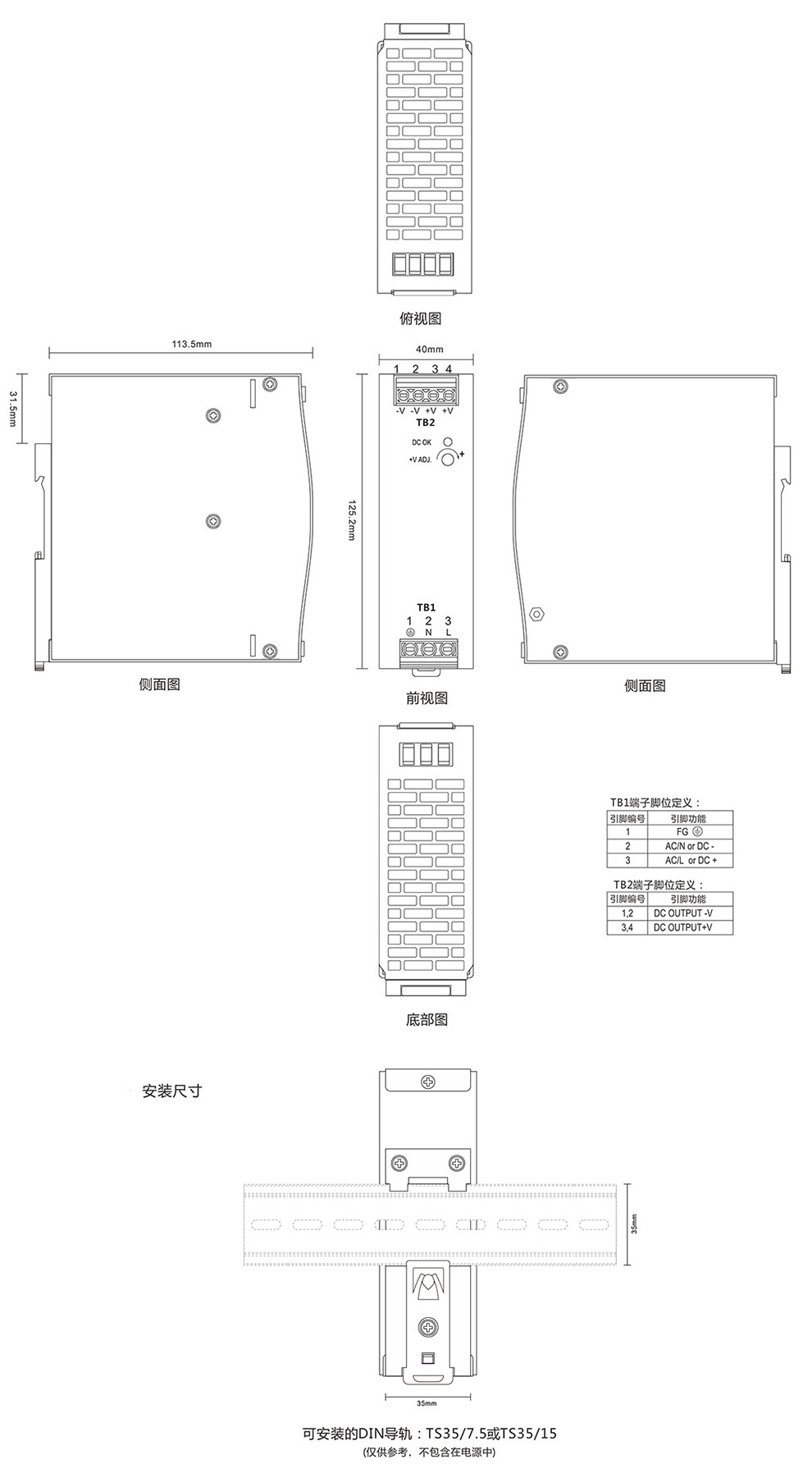

L113.5xW40xH125.2 mm |
||
净重weight |
450g±30g 40PCS/箱 BOX |
|||
备注 |

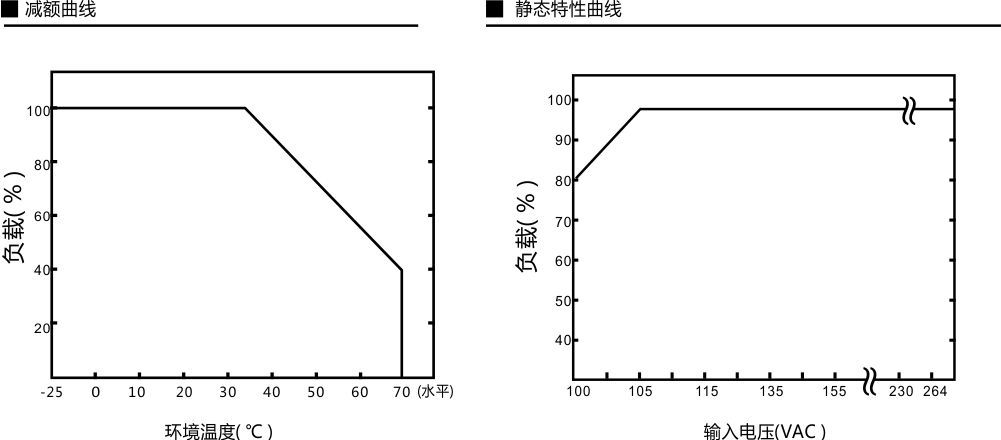

1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率。 4. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 5. 安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话,推荐空间距离是15mm。 6. 低输入电压情况下需减额输出,具体请参照减额曲线图。 7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。 |
