48W 52V GH系列POE交换机电源模块
-
特性：
国际通用全范围交流输入； 可承受300vac浪涌输入5秒； 工作温度可高达70℃； 保护种类：短路/过负载/过电流； 自然风冷； 高效率，高寿命和高可靠度； 电源启动LED指示灯； 100%满载老化测试； 3年保固；
应用：
POE交换机电源； 大型路由器电源； 工业自动化机械； 工业控制系统； 机械和电气设备； 电子仪器，设备和装置； 家用电器；按摩椅电源模块；

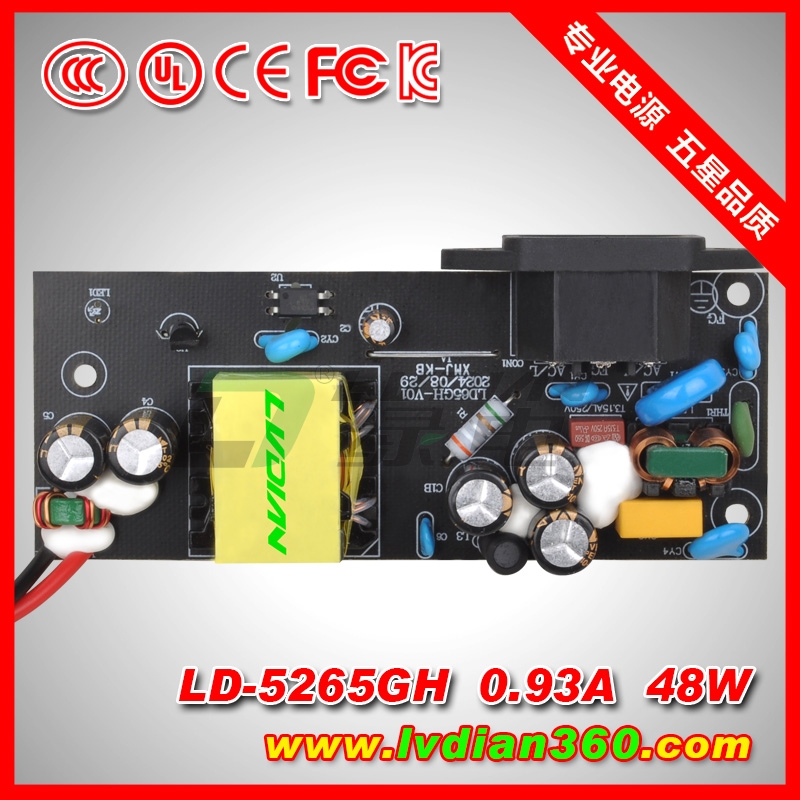

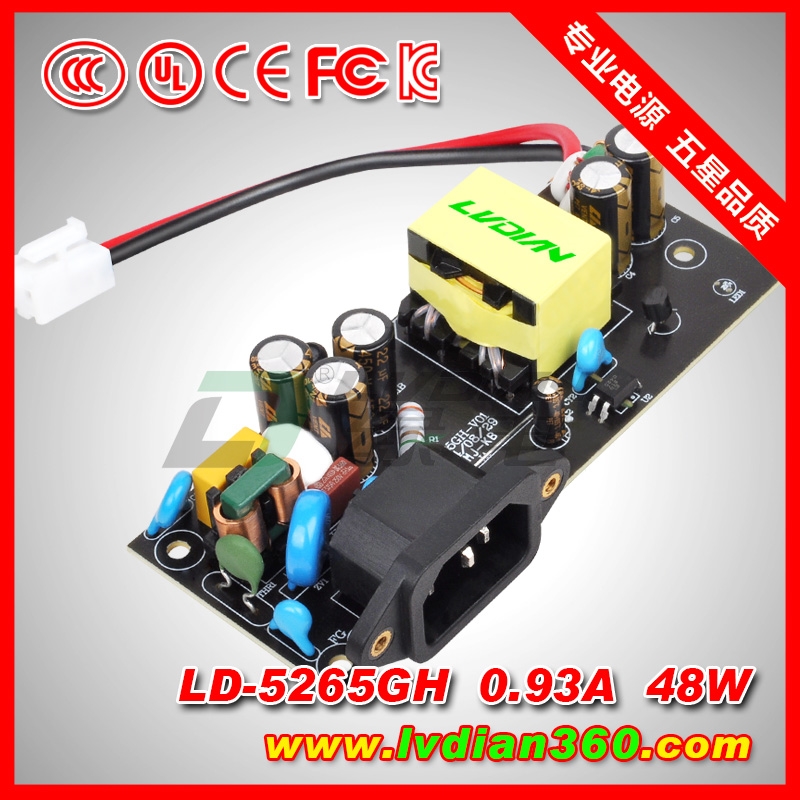

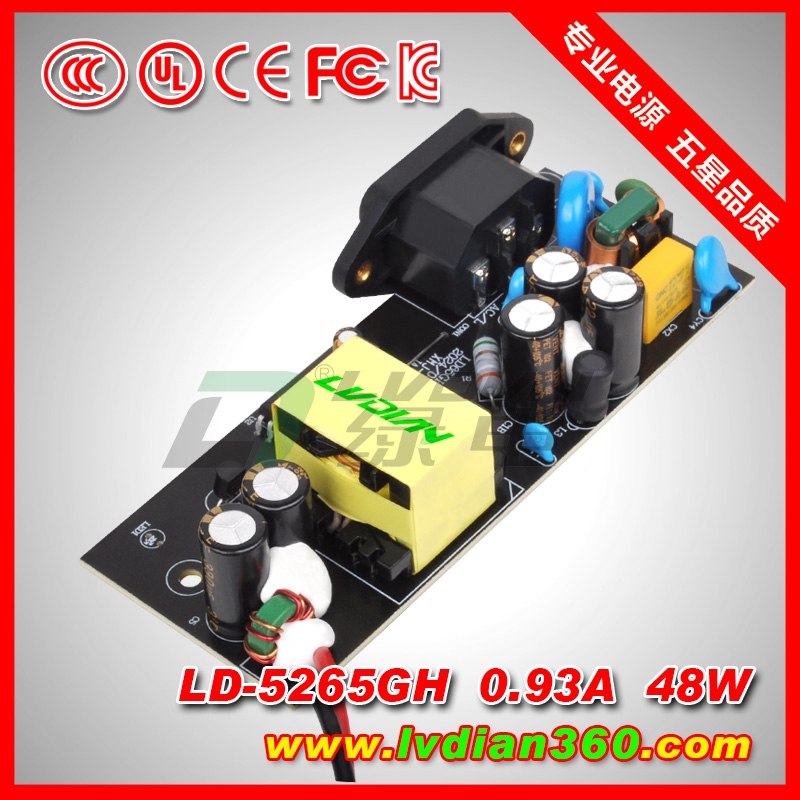

LD-5265GH描 述：
内置POE交换机电源GH系列是一个高可靠，单组输出的绿色环保电源，该产品是适合输入电压110VAC-240VAC应用，整系列输出电压为DC15V-DC52V电压，本电源防雷6KV、防浪涌、过负载、过电压、过温度等多重保护，可满足各种消费类电子设备的需求。
内置POE交换机电源GH系列效率高达92%，符合3C、UL、CE、FCC、KC认证标准。 整系列采用全新优质元器件，能提供有效防护电击的双重绝缘保护。
技术参数（规格）：
|
型 号MODEL |
LD-1565GH |
LD-2465GH |
LD-5265GH |
|
|
输出 |
直流电压 |
15V |
24V |
52V |
|
额定电流（自然冷却） |
2.8A |
2A |
0.93A |
|
|
额定电流（20CFM风扇风冷） |
3.5A |
2.78A |
2.88A |
|
|
电流范围（自然冷却） |
0-2.8A |
0-2A |
0-0.93A |
|
|
电流范围（20CFM风扇风冷） |
0-3.5A |
0-2.78A |
0-2.88A |
|
|
额定功率（自然冷却） |
42W |
48W |
48W |
|
|
额定功率（20CFM风扇风冷） |
52.5W |
65W |
65W |
|
|
纹波与噪声（最大） |
200mVp-p |
240mVp-p |
520mVp-p |
|
|
电压精度 |
±5% |
|||
|
线性调整率 |
±0.5% |
|||
|
负载调整率 |
±1% |
|||
|
启动，上升时间 |
1500ms,50ms/230VAC 3000ms,50ms/115VAC (满载时) |
|||
|
保持时间（Typ） |
15ms /230VAC 12ms /115VAC(满载时) |
|||
|
输入 |
电压范围 |
110-240V AC |
||
|
频率范围 |
47-63Hz |
|||
|
效率（Typ） |
82% |
86% |
90% |
|
|
交流电流（Typ） |
1.2A/115VAC 0.6A/230VAC |
|||
|
浪涌电流（最大） |
30A/115VAC 50A/230VAC |
|||
|
漏电流（最大） |
<3.5mA/240VAC |
|||
|
保护 |
过负载 |
额定输出功率的105%-160% |
||
|
保护模式：打嗝模式、负载异常条件移除后可自动恢复 |
||||
|
过电压 |
保护模式：打嗝模式 |
|||
|
短路保护 |
关闭输出电压，异常条件移除后可自动恢复 |
|||
|
环境 |
工作温度 |
-20―+70℃ |
||
|
工作湿度 |
20―90% RH 无冷凝 |
|||
|
存储温度、湿度 |
-40―±85℃， 10―95% RH |
|||
|
温度系数 |
±0.03%/℃(0―50℃) |
|||
|
耐振动 |
10-500Hz，2G 10分钟/周期，X、Y、Z轴各60分钟 |
|||
|
安规和电磁兼容 |
安全规范 |
符合GB4943.1-2022 |
||
|
耐压 |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
|||
|
绝缘阻抗 |
I/P-O/P,I/P-FG:100M Ohms/500VDC/25℃/70%RH |
|||
|
电磁兼容发射 |
符合GB9254-2021认证 |
|||
|
电磁兼容抗扰度 |
符合EN6100-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准 |
|||
|
其它NOTE |
MTBF |
≥207K hrs MIL-HDBK-217F(25℃) |
||
|
尺寸SIZE |
L116.5xW52xH26mm |
|||
|
净重weight |
106g±15g |
|||
|
备注 |
1、如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃70%RH环境温度下进行测试。 2、直流电压测试方法：在50%负载条件下，在插座端子点量测。 3、纹波和噪声测量方法：使用一条12”双绞线同时终端要并联0.1uf和47uf的电容在20MHZ带宽下进行量测。 4、精度：包含设定误差、线性调整率和负载调整率。 5、线性调整率测量方法：在额定负载下，从低电压到高电压测试。 6、启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。 7、低输入电压情况下需减额输出。 8、电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 |
|||

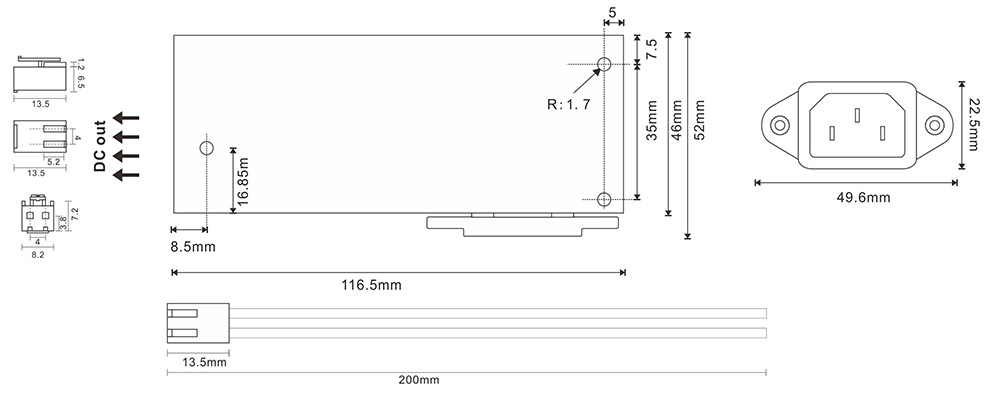

机构尺寸：
